1：施工流程

『裝卸、堆放及檢驗』

▼

『溝槽開挖』

▼

『管道基礎』

▼

『管道安裝』

▼

『密封性檢驗』

▼

『回填』

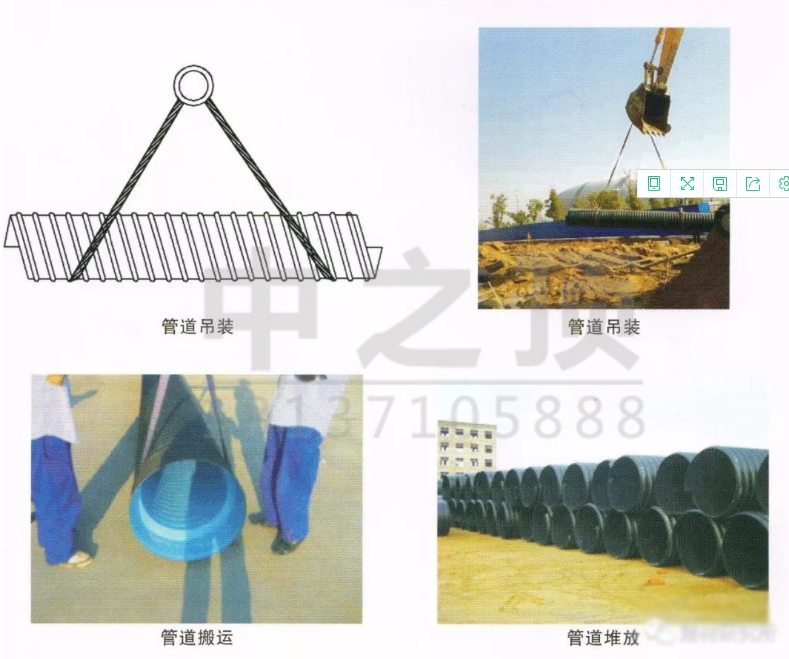

2：裝卸、堆放及檢驗

    管材裝卸運輸過程中,不得受劇烈撞擊、摔碰、拖拉和重壓。采用機械裝卸管材時,管材上兩吊點應在距離管兩端約1/4管長處,嚴禁穿心吊。管材存放場地應平整、遠離熱源,並應有防止滾動和相互碰撞的措施,不得接觸尖銳鋒利物體,以免劃傷管材。堆放高度不得超過3m,避免管材曝曬。

 3：溝槽開挖

    開挖溝槽應嚴格控製基底標高,不得擾動基底原狀土層。基底設計標高以上0.2-0.3m的原狀土層應在鋪管前用人工清理至設計標高。如遇超挖或發生擾動,可換填10-15mm天然級配砂石料或最大粒小於40mm的碎石並整平夯實,其密度應達到基礎層密實度要求,嚴禁用雜土回填。槽底如有尖硬物體必須清除,用砂石回填處理。槽底不得受水浸泡。當雨季施工時,應采取溝槽防泡措施,防止管材源浮、溝壁坍塌等事故發生,管道每邊淨寬不宜小於400mm。

管道外徑D1（mm） 槽底單邊的淨寬度 工作坑單位淨寬度

D1＜500 400 如采用電熔或熱熔方式連接管道，則需要在每個接頭處 開挖一個單邊淨寬度500，深度 500的工作坑。

500＜D1≤1000 500

1000＜D1≤1500 600

1500＜D1≤3000 800
4：管道基礎

    在管底以下原狀土地基或經回填夯實的地基上鋪設一層厚度為100mm的中粗砂基礎層;當地基土質較差時,可采用鋪墊厚度不小於200mm的砂礫基礎層,也可分二層鋪設,下層用粒徑為5~32mm的碎石,厚度100~150mm,上層鋪中粗砂,厚度不小於50mm。對軟土地基,當地承載力小於設計要求或由於施工降水等原因,地基原狀土被擾動而影響地基承載力時,必須先對地基進行加固處理,在達到規定的地基承載力要求後,再鋪設中粗砂基礎層。

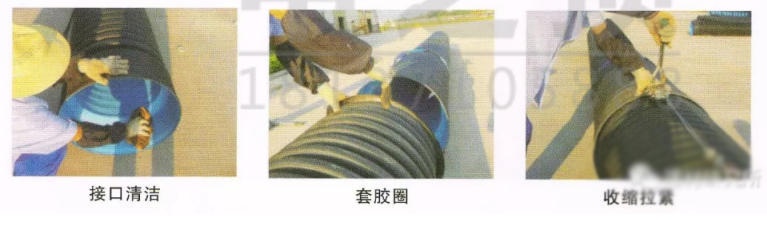

5：管道安裝


6：密封性檢驗

    管道敷設完畢且檢驗合格後,應進行管道密閉性檢驗。按井距分隔,長度不大於1KM,帶井試驗,管道接頭部位宜外露觀察。采用閉水試驗法,經外觀檢查不得有漏水現象,管道滲水量應滿足以下公式要求

Qs≤0.0046di

Qs一每1km管道長度24h的滲水量(m³)

Di一管道內徑
7：回填

    管道敷設後應立即進行溝槽回填。在密閉性檢驗前,除接頭部位外露外,管道兩側和管頂以上的回填高度不宜小於0.5米;密閉性檢驗合格後,應及時回填其他部位。溝槽回填從管道、檢查井等構築物兩側同時對稱進行,並確保管道和構築物不產生位移。必要時應采取臨時限位措施,防止上浮。管底基礎部位開始到管頂以上0.7m範圍內,必須用人工回填,嚴禁用機械推土機回填。管頂0.7m以上部位的回填,可用機械從管道軸線兩側同時回填,夯實或碾壓。回填前排出溝槽積水。不得回填淤泥、有機質土及凍士。回填±中不應含有石塊、磚及其他雜硬帶有棱角的大塊物體。回填時應分層對稱進行,毎層回填高度就不大於0.2m,確保管道與檢查井不產生位移。從管底到管頂以上0.4m範圍內的溝槽回填材料,可用用碎石屑、粒徑小於40mm的砂礫、中粗黃砂、粉煤或開挖出來的易於夯實的良質土。設計管基支承角2a範圍內必須中粗砂填充密實。管道位於軟土地層以及低窪、沼澤、地下水位高的地區時,溝槽回填應先用中粗砂將管底腋角部位填充密實後,再用中精砂或石屑分層回填至管頂以上0.4m,再往上可回填良質土。管道位於車行道下,輔設後即修築路麵,管頂0.4m以上按道路規範要求執行。
